Eagle Moded Library

Español: Esta es una librería de Eagle, originalmente hecha por Gaussmarkov (http://gaussmarkov.net/wordpress/). Algunos de los pads han sido agrandados para simplificar la fabricación de la placa.

Para descomprimir el archivo hay que cambiarle el nombre de Eagle_lbr.zipo a Eagle_lbr.zip

English: This is a moded Eagle library, originally by Gaussmarkov (http://gaussmarkov.net/wordpress/). Some pads have been enlarged in order to simplify the PCB building.

In order to open the zip file, you have to change it's name from Eagle_lbr.zipo to Eagle_lbr.zip

Download Link: http://usuarios.multimania.es/sfehland/Eagle_lbr.zipo

Tube Screamer Electronic Bypass

Project PDF: http://usuarios.multimania.es/sfehland/TubeScreamer_ElectronicBypass.pdf

Eagle Schematic: http://usuarios.multimania.es/sfehland/TS_ElectronicBypass.sch

Eagle Layout: http://usuarios.multimania.es/sfehland/TS_ElectronicBypass.brd

Español: Éste es un Tube Screamer con un sistema de bypass electrónico basado en el Multiplexor CD4053. De esta forma se puede controlar remotamente con un footswitch convencional o un SPDT. Es decir el efecto se activa al conectar el cable de switch a tierra.

El diseño en Eagle es Original de Gaussmarkov (http://gaussmarkov.net/wordpress/) y modificado por mí. La PCB fue diseñada para utilizar transistores con la base al medio como los 2N3904, pero para utilizar otro transistor como el original 2SC1815, basta con cruzar las patas del colector y la base, poniendo un trozo de aislante o papel para evitar el contacto. Además está diseñada para incluir un selector de Clipping, y clípeo Asimétrico.

Los valores del esquemático corresponden a los del Tube Screamer 808 con el Keeley Mod.

English: This is a Tube Screamer with a electronic bypass system, based on the CD4053 Multiplexer. This way it could be controlled by a conventional footswitch or a SPDT. The effect is activated when the switch cable is connected to ground.

The original Eagle PCB was designed by Gaussmarkov (http://gaussmarkov.net/wordpress/) and moded by me. The PCB is designed for transistors with the base at the middle position, just like the 2N3904, but if you want to use another like the original you just have to cross the base and collector pins putting something between them to avoid the electrical connection. It’s also designed to include a clipping Toggle Switch Selector, and asymmetrical clipping.

The schematic values of the components are the ones from the Tube Screamer 808 with the Keeley Mods.

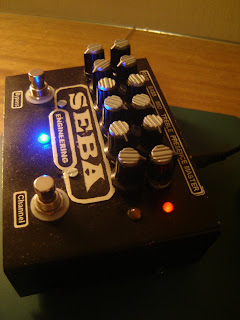

Dual Dr. Boogie

Project PDF: http://usuarios.multimania.es/sfehland/Dual%20Dr%20Boogie.pdf

Eagle Schematic: http://usuarios.multimania.es/sfehland/Dual_Dr_Boogie.sch

Eagle Layout: http://usuarios.multimania.es/sfehland/Dual_Dr_Boogie.brd

Español: Este es un Dr Boogie de 2 canales, alternables por relés, cada uno con sus propios controles de ganancia, volumen, presencia y ecualizador. El sistema de bypass también se hace por medio de relés.

Tiene un led de encendido y además uno para cada canal, indicando siempre el canal seleccionado.

Finalmente el bypass y la selección de canal pueden ser controlados por un footswitch stereo, lo que permite controlarlo con un switcher midi, como los usados para el control de canales en los amplificadores.

Los Archivos Eagle son originalmente de Gauusmarkov (http://gaussmarkov.net/wordpress/) y modificados por mi

English: This is a Two Channel Dr Boogie, this channels are switchable by relays, each one with their own Gain, Level, Presence and Tone Controls.

The bypass switching is also made by relays.
It has one led per channel, showing always which channel is selected.

Finally the Bypass and the Channel selection can be controlled by a stereo footswitch. This allows you to control the pedal with a MIDI Amp Channel Switcher.

The Eagle files are original by Gauusmarkov (http://gaussmarkov.net/wordpress/) and modified by me.

Tube Screamer 808/Keeley

Eagle Schematic: http://usuarios.lycos.es/sfehland/TBSkeeleyswitchable.sch
Eagle Layout: http://usuarios.lycos.es/sfehland/TBSkeeleyswitchable.brd

Éste es un Tube Screamer 808 con varias modificaciones, entre ellas:
- Clipping Toggle Switch con 3 modos: Asimmetric Diode (Silicio), Boost (Diode Lift), Red LED.
- 808-Keeley Toogle Switch, cambia algunos condensadores y resistencias para obtener la modificación Keeley.
- FAT Footswitch: Footswitch que activa la modificación Fat.

El pedal está basado en el de General Guitar Gadgets (http://www.generalguitargadgets.com), y todas las Mods fueron obtenidas de ahí mismo. Sin embargo el layout y la PCB utilizadas las saqué de http://gaussmarkov.net/wordpress ya que ahí están publicados los archivos en Eagle, de esa forma pude modificarlos para agregar los Mods. Gracias Paul/GM por dejarme publicarlos.

Acá va el link directo al los documentos de General Guitar Gadgets: http://www.generalguitargadgets.com/index.php?option=com_content&task=view&id=82&Itemid=26

Y el de los archivos de Gaussmarkov: http://gaussmarkov.net/wordpress/circuits/tubescreamer

La pintura quedo más o menos no más pero debo decir en mi defenza que era el primer pedal pedal que pintaba xD.

English:
This is a Tube Screamer 808 with many mods, like:

- Clipping Toggle Switch with 3 modes: Asimmetric Diode (Silicon), Boost (Diode Lift), Red LED.
- 808-Keeley Toogle Switch, changes som resistors and capacitors to make one of the Keeley mods.
- FAT Footswitch

This pedal is based in the General Guitar Gadgets (http://www.generalguitargadgets.com) project. And all the mods were taken from there. But the PCB and layout used were taken from http://gaussmarkov.net/wordpress because there were Eagle files, so they can be edited easily.
Thanks Paul/GM for let me publish them.

This is the direct link to the General Guitar Gadgets project: http://www.generalguitargadgets.com/index.php?option=com_content&task=view&id=82&Itemid=26

And this is the Gaussmarkov file direct link: http://gaussmarkov.net/wordpress/circuits/tubescreamer

The painting isn't the best, but i have to say in my defense that it was mi first pedal xD

Bipolar Power Supplie

Esta es una fuente de poder bipolar regulada, tiene 3 conecciónes, +9V, tierra y -9V.
Tiene un muy buen filtrado y varios conectores banana pora cada voltaje, de esa forma se pueden hacer cables con varias combinaciones (+9 tierra, -9 tierra, +9 tierra -9).
El interruptor de la parte trasera desconecta el primario del transformador de esa forma no se calienta estando apagado. Utiliza dos reguladores de voltaje, uno para el negativo y otro para el positivo, los modelos depende de los valores deseados.

El esquemático lo saqué de General Guitar Gadgets (http://www.generalguitargadgets.com).
Acá va el link directo a los archivos: http://www.generalguitargadgets.com/index.php?option=com_content&task=view&id=137&Itemid=26

Brian May Treble Booster

Este es el Brian May Treble Booster hecho en una lata de atún con un acrílico negro para el look Red Special, el mítico booster de agudos que caracteriza (junto a la inmortal Red Special y los Vox AC30) el sonido único de Brian May. Es una adaptación con tierra positiva del pedal diseñado por el padre de Brian, Harold May, el cuál está basado en el Dallas Ranger Treble Booster, pedal que May utilizó hasta que se perdió en los 70's. Actualmente, el guitarrista usa el "Brian May Fryer Treble Booster" construído por Greg Fryer, quien también los hace comercialmente para el público en general.

El esquemático layout y PCB que utilicé son los de Tonepad (http://www.tonepad.com).
Acá hay un link directo al documento, con el cuál también se puede construir el Dallas Ranger:
http://www.tonepad.com/project.asp?id=40
